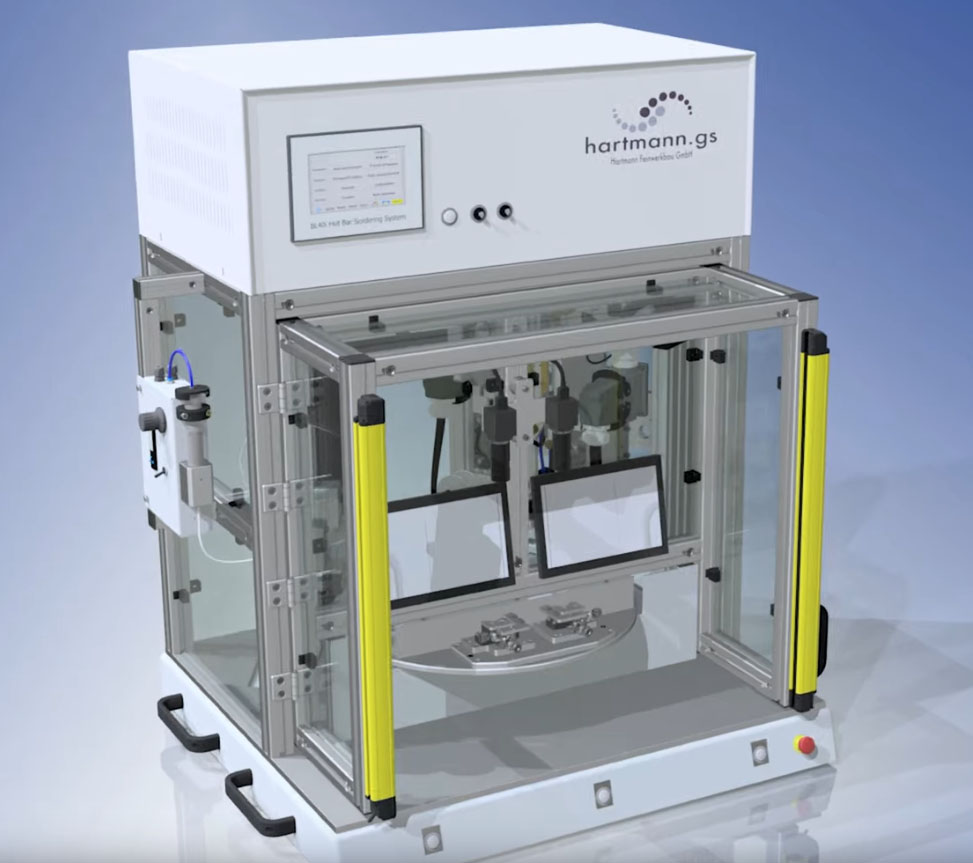

Bügellötsystemsystem mit Lichtvorhang
Bügellötprozess zur Lötung von Drähten / Starrleitern an eine Leiterplatte
Gezeigt werden folgende Schritte:
- Bügellötprozess zur Lötung von Drähten / Starrleitern an eine Leiterplatte.
- Bügellötsystem mit feststehender Bauteilaufnahme.
- Einlegen der Leiterplatte in die Bauteilaufnahme.
- Manueller Flussmittelauftrag mit einem FluxPen.
- Einlegen der zu lötenden Leitung.
- Einlegen der Bauteilaufnahme in den Arbeitsbereich des Gerätes.
- Überprüfen der Positionen der auf den Lötpads platzierten Drähte.
- Start des Bügellötprozesses
- Der profilierte Lötbügel wird auf das Produkt bewegt.
- Messung der Bauteilhöhe.
- Aufheizen des Lötbügels.
- Druck-/kraftgeregelte Lötphase.
- Aufschmelzen des Lötzinns.
- Aktive Kühlphase.
- Messung des Einsinkweges.
- Der Lötbügel wird in Ihre Ruhestellung bewegt.
- Entnehmen der Bauteilaufnahme mit dem gelöteten Bauteil.
Das Ergebnis: Perfekt gelötete Drähte, optimale Menisken-Ausbildung
Höchste Prozesssicherheit dank 5-fach Überwachung: Weg, Druck. Temperatur, Kraft und Leistung.
